废气处理净化的尺寸长度指南

 废气处理净化的尺寸长度指南





在工业生产、化工制造、汽车尾气排放等诸多***域，废气处理净化至关重要。而废气处理设备的尺寸长度直接关系到其处理效果、空间布局以及成本投入等多方面因素。合理的尺寸长度设计能确保废气在设备内得到充分净化，同时***化资源利用与场地规划。本文将深入探讨废气处理净化过程中涉及的各类设备的尺寸长度相关要点，为相关工程的设计、选型与安装提供全面指导。



 一、常见废气处理设备概述

 （一）吸附装置

1. 活性炭吸附塔

    原理：利用活性炭的多孔结构，对废气中的有机污染物、异味等进行物理吸附。当废气通过活性炭层时，污染物分子被吸附在活性炭表面，净化后的气体排出。

    尺寸影响因素：

      处理风量：风量越***，所需活性炭吸附塔的横截面积越***，以保证废气能以合适的流速通过，通常废气在塔内的空塔流速一般在 0.5  1.5m/s 范围内。例如，处理风量为 1000m³/h 的废气，若选定空塔流速为 1m/s，根据公式\(A = Q/Vs\)（其中\(A\)为横截面积，\(Q\)为处理风量，\(Vs\)为空塔流速），可计算出横截面积约为\(1000÷3600÷1≈0.28m²\)，进而可根据常见的圆形或方形塔体形状确定直径或边长尺寸。塔体高度方面，要考虑活性炭层的厚度以及预留一定的缓冲空间，一般活性炭层厚度在 0.8  1.5m 左右，加上进出口部分，整体塔高可能在 2  3m 不等。

      废气成分与浓度：若废气中污染物浓度较高，需要更多的活性炭来吸附，可能需要增加活性炭层厚度或增***塔体尺寸以延长废气与活性炭的接触时间，提高吸附效率。例如，对于高浓度有机废气，相比低浓度废气，在相同处理风量下，可能需要将活性炭层厚度增加到 1.2  1.8m，塔体高度相应提升。

      吸附周期：如果吸附周期较短，频繁更换活性炭，可能倾向于选择较小尺寸的吸附塔，但要保证在单个吸附周期内能有效处理废气；若要求较长的吸附周期，减少更换频率，则需要更***的塔体来容纳足够的活性炭量。



2. 分子筛吸附柱

    原理：分子筛具有规则的孔径结构，可选择性地吸附***定尺寸的分子。常用于去除废气中的水分、小分子有机物等。

    尺寸考量：与活性炭吸附塔类似，处理风量是关键因素。由于分子筛的价格相对较高，在满足处理效果的前提下，会尽量***化尺寸。其长度通常根据吸附容量和处理风量来确定，一般较短的分子筛吸附柱可能只有 1  2m 长，但对于***风量且需要深度处理的情况，可能会达到 3  5m 甚至更长。直径方面，依据风量计算得出，同时要考虑分子筛的装填方式和气流分布均匀性，避免出现局部流速过快或过慢导致吸附不均匀的问题。



 （二）催化燃烧装置

1. 催化燃烧炉

    原理：在催化剂的作用下，使废气中的可燃性有机物在较低温度下发生氧化反应，转化为二氧化碳和水等无害物质。废气先被预热到一定温度，然后进入装有催化剂的反应炉，完成催化燃烧过程。

    尺寸要点：

      处理气量：决定了燃烧炉的炉膛容积。一般来说，炉膛的横截面积要根据废气流量和合适的空间流速来确定，空间流速通常在 1000  5000h⁻¹左右。例如，处理气量为 2000m³/h 的废气，若空间流速取 2000h⁻¹，则炉膛横截面积约为\(2000÷2000÷3600≈0.28m²\)。炉膛长度则要考虑废气在炉内的停留时间，以确保有机物完全燃烧，停留时间一般在 0.5  2s 之间，通过计算可得出相应的长度尺寸。

      催化剂床层：催化剂床层的厚度和长度直接影响催化效果。通常催化剂床层厚度在 100  300mm 左右，长度根据处理气量和反应速率确定，要保证废气与催化剂有足够的接触时间和反应面积。如果催化剂活性较高，处理气量相对较小，床层长度可能较短；反之，则需增加长度。

      热量回收系统：为了节能，催化燃烧装置往往配备热量回收系统，如换热器等。换热器的尺寸要根据废气的热量值、需要回收的热量比例以及换热介质的参数等来确定。例如，若废气温度较高，热量回收量***，换热器的换热面积就需要增***，其长度和直径也会相应增加，以实现高效的热量交换。

 （三）喷淋塔

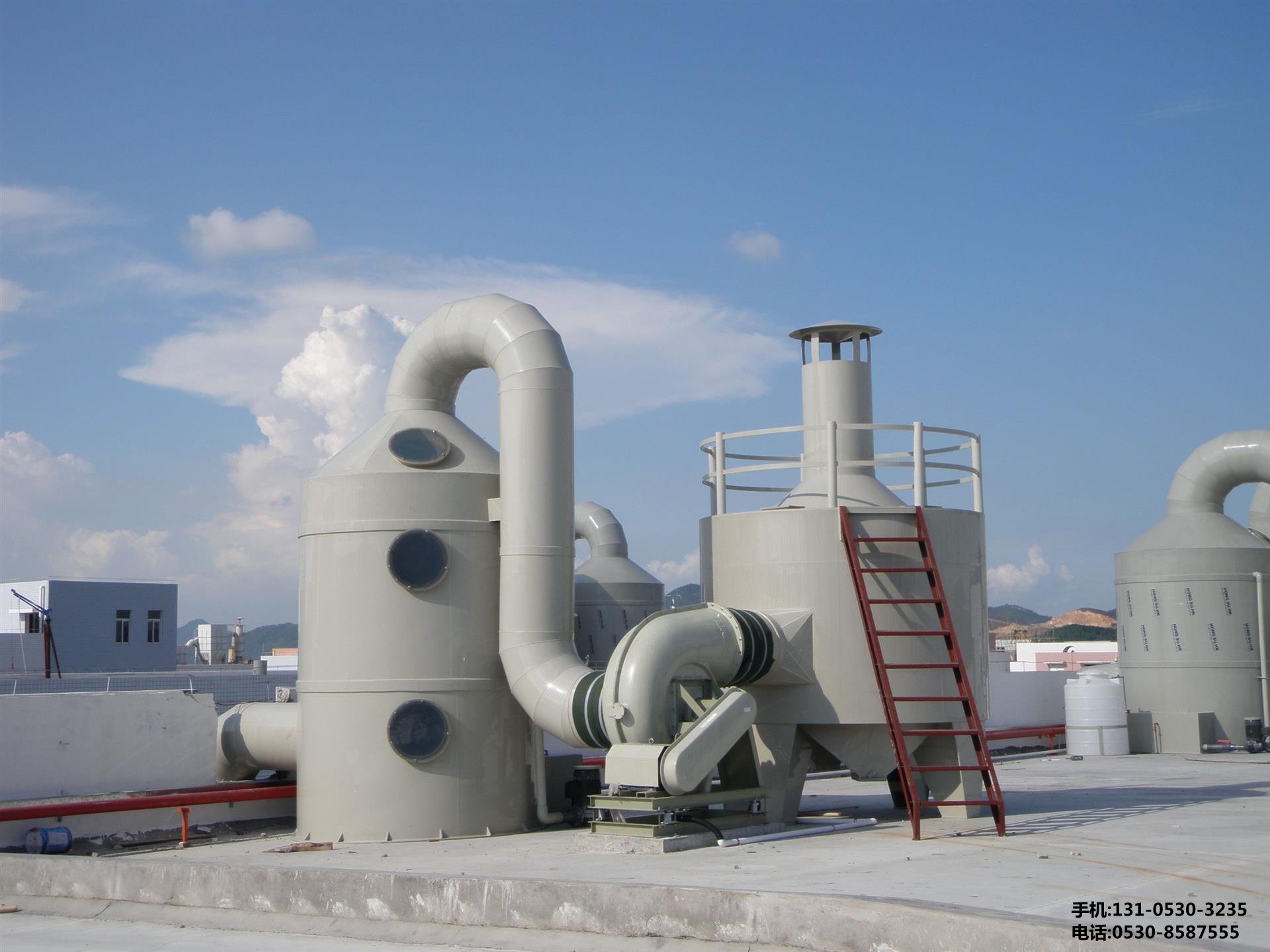

1. 原理：利用喷头将液体（通常是水或化学药剂配制的溶液）雾化成细小液滴，与废气充分接触，通过液滴对废气中污染物的吸收、中和等作用，实现废气净化。可用于去除酸性气体（如盐酸雾、硫酸雾等）、碱性气体（如氨气）以及部分可溶性有机物等。

2. 尺寸决定因素：

    废气流量：与吸附塔类似，根据废气流量确定喷淋塔的横截面积，保证废气在塔内的空塔流速合理，一般在 1  2m/s 范围。例如，处理风量为 1500m³/h 的废气，若空塔流速为 1.5m/s，横截面积约为\(1500÷3600÷1.5≈0.28m²\)。塔体高度方面，要考虑喷淋层数、填料层高度以及除雾层等部件的空间需求。填料层高度通常根据废气成分、处理要求等因素确定，一般在 1  3m 左右，加上喷淋段和除雾段，整个喷淋塔高度可能在 3  5m 甚至更高。

    填料类型与规格：不同的填料（如鲍尔环、阶梯环、蜂窝状填料等）具有不同的比表面积和空隙率，会影响废气与液体的接触效率。若采用比表面积***的填料，在相同处理效果下，可能可以适当降低填料层高度，从而影响塔体总高度。例如，使用蜂窝状填料相比普通鲍尔环填料，由于其比表面积***、气流分布均匀，在处理某些废气时，填料层高度可减少 10%  30%，塔体高度相应降低。

    喷淋密度：即单位面积上喷淋的液体流量，它决定了喷头的数量和布置方式。喷淋密度过***，可能造成液体浪费和雾沫夹带严重；喷淋密度过小，则无法保证废气与液体充分接触。根据喷淋密度要求，确定喷头的间距和数量，进而影响喷淋段的长度和塔体的整体布局。例如，对于处理酸性废气的喷淋塔，若要求的喷淋密度为\(5  10m³/(m²·h)\)，根据处理风量和塔体横截面积，可计算出所需的喷头数量和喷淋段长度，以确保液体均匀分布在填料层上，实现******的吸收效果。



 （四）UV 光解设备

1. 原理：通过紫外线（UV）照射废气，使废气中的有机物分子或恶臭气体分子分解为无害的小分子化合物，如二氧化碳、水等。UV 光解设备通常包括 UV 灯管、反应腔体、镇流器等部件。

2. 尺寸相关要素：

    处理风量：反应腔体的横截面积由处理风量决定，以保证废气在腔体内的流速适中，一般流速在 0.3  1m/s 范围。例如，处理风量为 800m³/h 的废气，若流速取 0.8m/s，横截面积约为\(800÷3600÷0.8≈0.28m²\)。腔体长度则要考虑 UV 灯管的功率、数量以及废气在腔体内的停留时间。停留时间一般在 1  5s 之间，根据处理风量和停留时间要求，可计算出腔体长度。例如，若停留时间要求为 3s，处理风量为 800m³/h，则腔体长度约为\(800÷3600×3≈0.67m\)，实际设计时会留有一定余量，并考虑灯管的布置空间，整体长度可能在 1  2m 左右。

    UV 灯管配置：灯管的功率和数量直接影响光解效果。***功率灯管能在较短时间和较小空间内产生足够的紫外线能量，但成本也较高；小功率灯管则需要更多的数量和较***的腔体空间来达到相同的处理效果。根据废气成分和处理要求选择合适的灯管功率和数量，进而确定反应腔体的尺寸。例如，对于高浓度有机废气，可能需要配置高功率灯管且增加灯管数量，导致反应腔体长度和宽度相应增***；而对于低浓度废气，可采用相对小功率灯管，减少腔体尺寸。



 二、废气处理系统整体布局中的尺寸协调

在实际的废气处理工程中，往往不是单一设备***立运行，而是多个设备组合成一个完整的处理系统。因此，各设备之间的尺寸长度协调至关重要。



 （一）设备连接管道

1. 管径确定：连接各废气处理设备的管道管径要根据处理风量和气体流速来计算。一般来说，主管道的气体流速在 10  15m/s 左右。例如，若整个废气处理系统的处理风量为 3000m³/h，选定主管道流速为 12m/s，根据公式\(D=\sqrt{4Q/(\pi V)}\)（其中\(D\)为管道直径，\(Q\)为处理风量，\(V\)为气体流速），可计算出主管道直径约为\(\sqrt{4×3000÷(3.14×12×3600)}≈0.5m\)。对于支管道，根据连接到的设备的处理风量比例，按相应流速要求计算管径，确保各设备能获得合适的进气量和排气顺畅。

2. 管道长度：在布局上，要尽量减少管道长度，以降低压力损失和建设成本。但同时也要考虑设备的安装位置、操作空间和维护便利性等因素。例如，在车间内布置废气处理系统时，若各设备分散在不同区域，可能需要通过合理规划管道走向，使管道总长度***短。然而，如果设备之间距离过近，可能会造成安装和维护困难，如没有足够的空间进行阀门安装、检修等操作。因此，需要在管道长度和设备布局合理性之间找到平衡。一般来说，对于小型废气处理系统，设备间连接管道长度尽量控制在 5  10m 以内；对于***型系统，根据具体情况，可能允许适当增加管道长度，但应通过计算压力损失，评估对风机功率和处理效果的影响，必要时设置增压风机或加***管道管径来补偿压力损失。



 （二）设备间距

1. 维护空间：各废气处理设备之间需要预留足够的维护空间，以便进行设备的日常巡检、零部件更换、填料补充等操作。例如，对于活性炭吸附塔，周围至少应预留 1  1.5m 的空间，方便更换活性炭时的操作和工具使用；对于催化燃烧装置的催化剂床层更换，需要在其周围预留 2  3m 的空间，以便拆卸和安装催化剂模块。

2. 气流均匀性：设备间距还会影响气流分布的均匀性。如果设备布置过于紧凑，可能导致废气在进入下一设备时气流紊乱，影响处理效果。例如，在喷淋塔与催化燃烧炉之间，若间距过小，喷淋塔出口的雾沫可能无法充分沉降就被带入催化燃烧炉，造成催化剂受潮中毒或堵塞。因此，在设计设备间距时，要考虑废气的流动***性和设备的进出口方向，一般设备间距保持在 1  2m 左右，具体根据设备***小和工艺要求调整，以确保气流平稳过渡，提高整个系统的处理效率。



 三、***殊工况下的尺寸长度调整

 （一）高温废气处理

当处理高温废气时，设备的尺寸长度需要考虑热膨胀因素。例如，金属材质的催化燃烧炉或喷淋塔在高温环境下会膨胀，若没有足够的空间容纳热膨胀，可能导致设备变形、损坏密封结构等问题。因此，在设计设备长度时，要根据材料的热膨胀系数预留一定的伸缩空间。一般来说，对于碳钢材质的设备，每米长度在温度升高 100℃时，膨胀量约为 1  1.2mm。所以，若设备长度为 5m，工作温度范围从常温到 300℃，则需要预留约\(5×(300÷100)×1≈15mm\)的膨胀空间。此外，高温废气处理设备的保温层厚度也会影响设备的整体尺寸。保温层既要保证设备内的热量不***量散失，又要防止外部热量传入，一般保温层厚度在 50  150mm 左右，这会增加设备的外径或外边长尺寸，在设计设备安装空间时要考虑这一因素。



 （二）高湿度废气处理

对于高湿度废气，在废气处理设备内可能会出现冷凝水积聚现象。例如在喷淋塔中，高湿度废气遇冷后容易在塔壁和填料上凝结水滴。为了防止积水影响废气处理效果和设备正常运行，在设计设备尺寸时，要设置合理的排水系统。喷淋塔底部一般设有集液槽和排液口，集液槽的高度和长度要根据预计的冷凝水量和排水频率来确定。如果废气湿度很***，可能需要增加集液槽的容积，相应地会提高喷淋塔的整体高度或改变塔体内部结构布局。同时，在设备连接管道上也要设置坡度和排水点，以便顺利排出冷凝水，避免管道堵塞和腐蚀。管道坡度一般不小于 0.3%  0.5%，根据管道长度和预计冷凝水量计算排水点的间距和位置，这可能会影响管道的长度和走向设计。



 （三）含有腐蚀性成分的废气处理

当废气中含有腐蚀性成分（如酸性气体、碱性气体或腐蚀性有机物）时，废气处理设备的材质和尺寸都要***殊考虑。在材质方面，要选择耐腐蚀的材料，如不锈钢、玻璃钢、聚四氟乙烯涂层等。由于这些耐腐蚀材料的成本较高且加工工艺可能复杂，在设备尺寸设计上要尽量***化，以降低成本。例如，对于小型酸性废气处理喷淋塔，若采用玻璃钢材质，在保证强度和耐腐蚀性的前提下，可通过***化结构设计，适当减小塔体壁厚，但要考虑玻璃钢的成型工艺和***小壁厚要求。同时，对于内部配件（如喷头、填料支架等）也要选用耐腐蚀材料，其尺寸和布置方式要根据腐蚀性环境调整，防止因腐蚀导致配件损坏影响设备正常运行和处理效果。此外，考虑到腐蚀裕量，在设备设计寿命内，要预留一定的尺寸余量以应对材料被腐蚀后的厚度减薄问题，确保设备安全可靠运行。例如，对于碳钢材质的设备在酸性废气环境中，腐蚀裕量可能按每年 0.5  1mm 的腐蚀速率计算，在设计设备壁厚时要考虑设备的使用寿命年限，增加相应的腐蚀裕量尺寸。



 四、结论

废气处理净化设备的尺寸长度设计是一个综合性的工作，需要充分考虑废气的处理风量、成分浓度、处理工艺要求、设备的工作原理以及***殊工况等多方面因素。在实际应用中，要通过对各种废气处理设备（如吸附装置、催化燃烧装置、喷淋塔、UV 光解设备等）的详细分析，确定其合适的尺寸长度，并注重设备之间的连接管道、设备间距等整体布局的协调。同时，针对高温、高湿度、含腐蚀性成分等***殊工况，要进行相应的尺寸调整和***化设计，以确保废气处理系统高效、稳定、安全地运行，达到理想的废气净化效果，满足环保排放标准和工业生产的需求。只有在各个环节都精心设计和规划尺寸长度，才能构建一个经济合理、性能******的废气处理净化系统。
